发电机组电缆工程(电缆出租/安装)
一、 电力电缆的结构
电缆横截面积在16mm2以下时为圆形芯线,在25mm2以上时为扉形芯线,采用扉形芯线可以使电缆的外径较圆形芯线时小,降低了绝缘层和外部保护层的消耗量,而且散热也较好。
二、 电力电缆的品种:
按使用的绝缘材料分类:
油浸纸绝缘电力电缆,额定工作电压有1KV、6KV、20KV、35KV共计6种。
橡皮绝缘电力电缆,额定工作电压有0.5KV、6KV两种;
聚氯乙烯绝缘电缆,额定工作电压有1KV、6KV两种;
泓浩通常选用聚氯乙烯绝缘电缆。
按导电线芯分类:
线芯材料分为铜和铝两种。
泓浩使用线芯材料为铜的电缆。
按保护层分类:
为防止机械损伤,有的电缆在外层设置钢铠保护层,最外层再套一层聚氯乙烯护套。
三、 电力电缆的型号含义:
电力电缆型号的编排顺序为绝缘种类、线芯材料、内护层、外护层、额定电压。
绝缘材料 线芯材料 内护层 外护层 额定电压
V L(铝芯) V 22 1KV
(聚氯乙烯) 无(铜芯) (聚氯乙烯护套) (钢带铠装)
比如:
1)VLV-1KW/38*300+1*150,表示:铝芯聚氯乙烯绝缘聚氯乙烯护套,额定工作电压为1KV以下,四芯,相线300mm2,零线150 mm2电力电缆;
2)VV-1KV/3*300+1*150,表示:铜芯聚氯乙烯绝缘聚氯乙烯护套,额定工作电压为1KV以下,四芯,相线300 mm2,零线150 mm2电力电缆;
3)VV-1KV/3*300+1*150,表示:铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套,额定工作电压为1KV以下,四芯,相线300 mm2 ,零线1500 mm2电力电缆;
4)VLV-1KV/300,表示铝芯聚氯乙烯绝缘聚氯乙烯护套,额定工作电压为1KV以下,单芯,截面积为300 mm2电力电缆;
5)VV-1KV/300,表示:铜芯聚氯乙烯绝缘,额定工作电压为1KV以下,单芯,截面积为300 mm2电力电缆。
若采用铜芯,应尽可能选用单芯电缆,线芯横截面积在150 mm2以下。
***单芯电缆用于交流电路时,不允许使用单芯铠装电线。
四、 接地:
发电机及配电设备必须进行接地,防止因电气设备的绝缘损坏出现漏电而对人产生致命的危险。
接地种类:
1、 工作接地:
电力系统中,为保证系统安全运行的需要,将电气回路中的某一点接地,称为工作接地(比如发电机的零相接地);
2、 保护接地:
为防止电气设备因绝缘破坏而使人体遭受危险而装设的接地体,称为保护接地。如发电机底座、配电柜的外壳接地即属于保护接地。
3、 保护接零:
为防止电气设备因绝缘损坏而使人体遭受触电危险,将电气设备不带电的外壳与电网的零线相接,称为保护接零。比如发电机底座和发电机的零相相接。配电柜的外壳与电机的零相相接。
4、 重复接地:
在三相四线制的保护接零系统中,为了加强接零的安全性,在零线的多处通过接地体与大地多次连接,称为重复接地。
5、 接地装置的安装:
接地装置包括接地体和地线两个部分,分别敷设在地下和地上,从整体要求应有足够的导体截面和良好的电气连接。

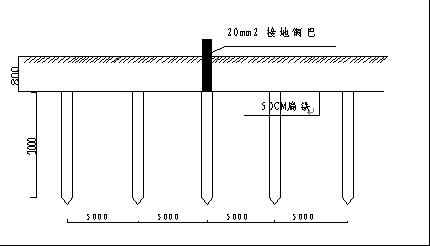

接地体采用50㎜*50㎜*50㎜(厚)的角钢5根,长度3000㎜,布置形状以下所示:
|
|
